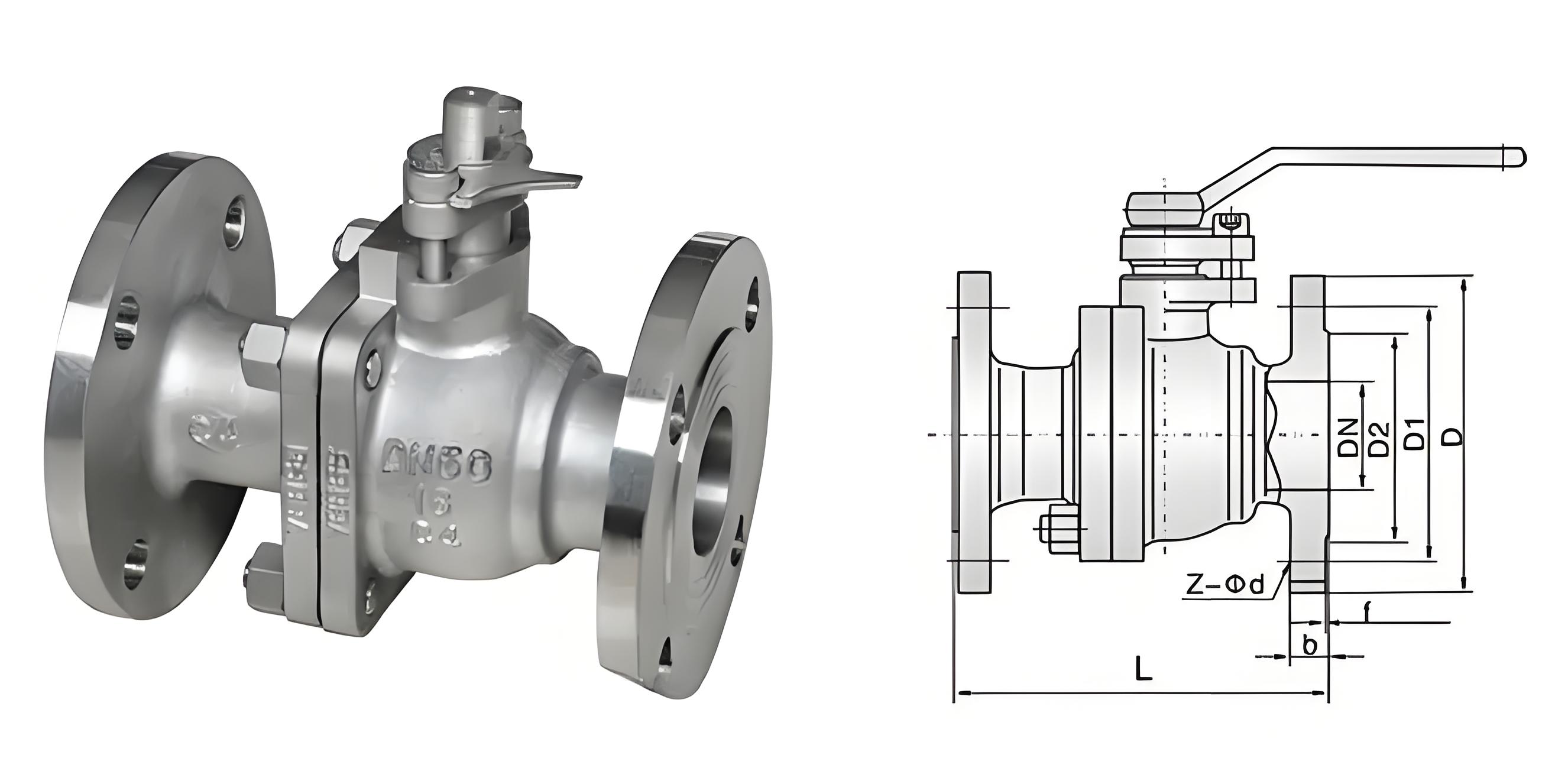

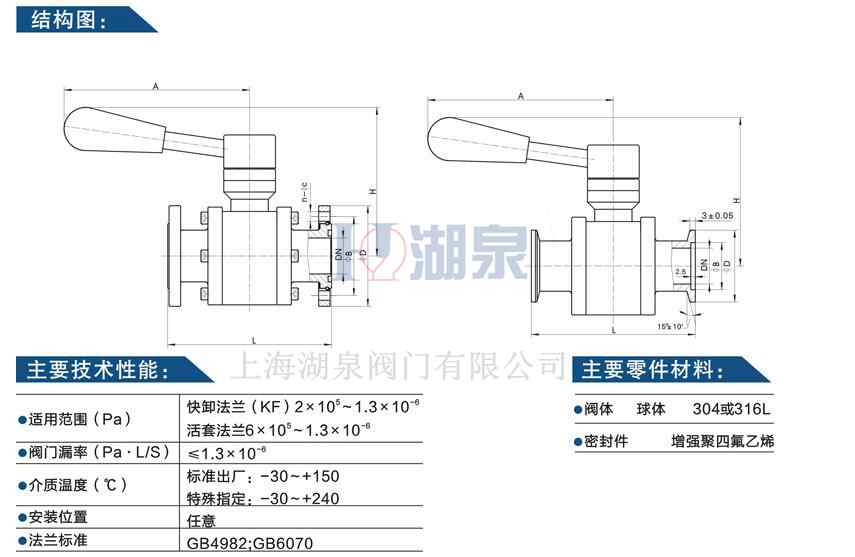

球閥Q41F-25C DN50產品規格尺寸圖及外形尺寸

[ 2024-10-31 ]

‌球閥Q41F-25C DN50的產品規格尺寸如下‌：

‌公稱通徑‌：DN50
‌公稱壓力‌：25C
‌連接形式‌：法蘭連接
‌主體材料‌：鑄鋼
‌適用介質‌：適用于水、蒸汽、油品等介質
‌適用溫度‌：通常在-20℃到232℃之間，具體溫度范圍可能因材質和設計不同而有所變化‌12。

這些規格尺寸信息可以幫助您更好地了解和使用球閥Q41F-25C DN50。

‌球閥Q41F-25C DN50的產品技術參數如下‌：

‌工作壓力‌：1.6MPa、2.5MPa、4.0MPa
‌適用溫度‌：≤180℃
‌適用介質‌：水、溶劑、酸和天然氣等一般工作介質
‌材料‌：閥體、閥蓋為鉻鎳系不銹鋼，球體、閥桿為鉻/鉻鎳/鉻鎳鉬系不銹鋼，密封圈為柔性石墨墊圈或316+柔性石墨墊圈
‌驅動方式‌：手動、氣動、電動、液動等
‌連接形式‌：法蘭、對夾
‌流動方向‌：單向
‌類型（通道位置）‌：直通式
‌標準‌：API608、API6D、BS5351、GB/T12237、ANSI/ASME B16.5、ANSI/ASME B16.10等

這些參數提供閥了關于球閥Q41F-25C DN50的詳細信息，包括其工作壓力、適用溫度、材料、驅動方式、連接形式、流動方向、標準和類型等。這些信息有助于用戶更好地了解和使用該球閥。

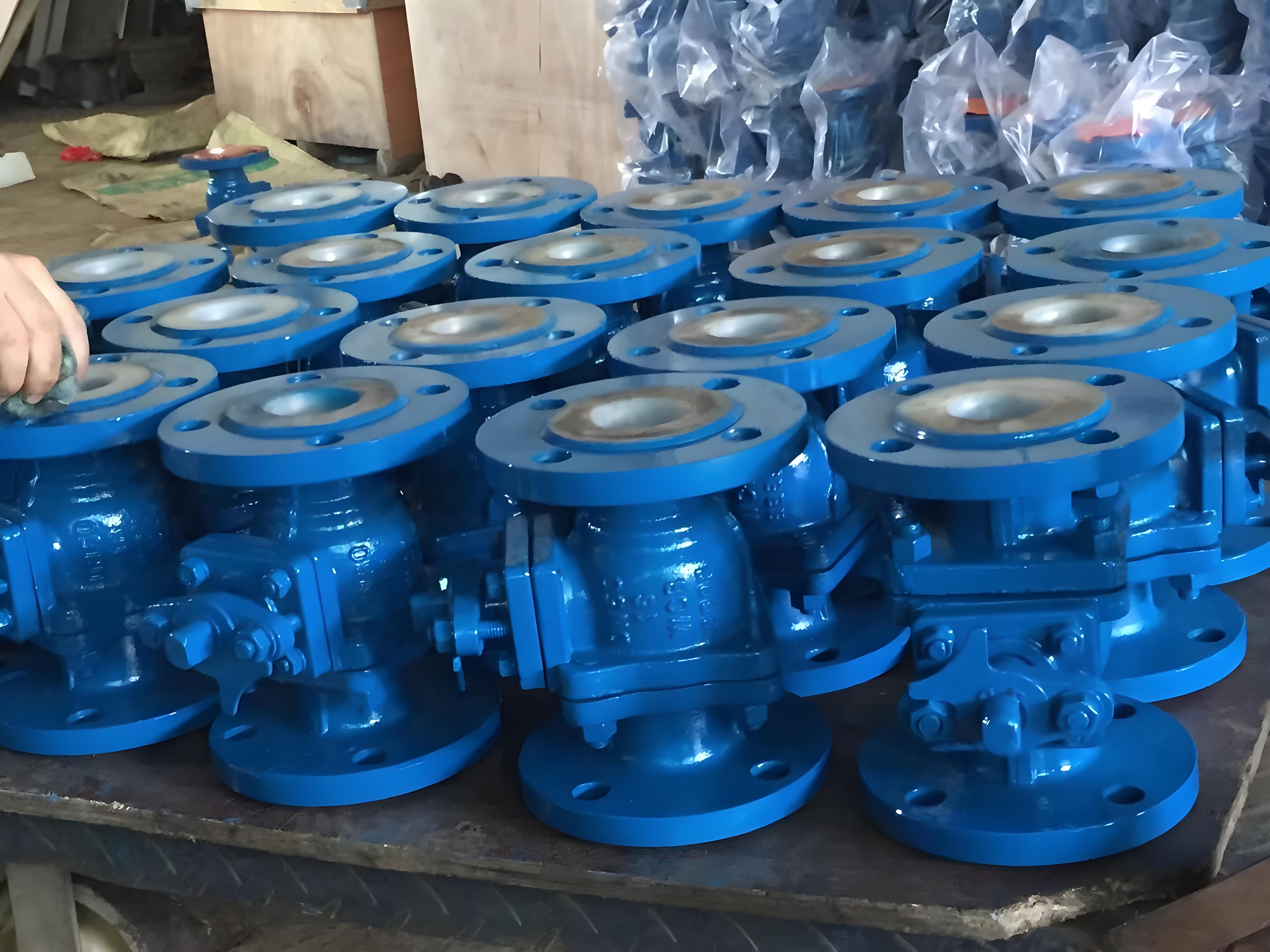

Q41F-25C、DN50、碳鋼四氟軟密封法蘭球閥 ‌Q41F-25C DN50球閥‌是一種浮動球閥，具有顯著的開關位置指示、優良的密封性能和結構簡單、使用壽命長的特點。其閥體、球體和手柄為一個裝配單元，手柄指向管線方向時閥門為開啟狀態，手柄垂直管線方向時閥門為關閉狀態‌。產品特點 ‌開關位置指示‌：閥體、球體和手柄為一個裝配單元，手柄指向管線方向閥門為開啟，手柄垂直管線方向閥門為關閉‌。 ‌鎖定裝置設計‌：采用扁頭閥桿在開關位置設置鎖定孔，確保閥門處于正確的位置，防止開關的錯誤操作‌。 ‌防吹出的導向式閥桿‌：閥桿從閥體內倒裝，并由密封環密封，即使在火災等極端情況下也能有效防止外漏及閥桿飛出‌。 ‌防靜電設計‌：采用鉻鎳不銹鋼的彈簧和小球使球體、閥桿和閥體之間相互導電，完全釋放靜電‌。 ‌獨特的閥座結構‌：采用雙斜面彈性密封閥座或V型槽彈性密封閥座結構設計，確保密封面的可靠性‌1。應用場景 Q41F-25C DN50球閥適用于水、溶劑、酸和天然氣等一般工作介質的設備，廣泛應用于石油、化工、制藥、食品等行業‌。其工作壓力為1.6~2.5MPa，適用溫度≤180℃‌。制造標準 Q41F-25C DN50球閥的設計與制造符合API608、API6D、BS5351和GB/T12237標準，法蘭尺寸符合ANSI/ASME B16.5標準‌。

Q41F法蘭式鑄鋼球閥性能規范：

公稱通徑mm		DN15-DN300
材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	蒸汽、水、油品	硝酸類	醋酸類
	適用溫度	-28℃ - 300℃
執行器	型號	DA/SR系列、GTD/GTE系列、QGSY系列等
	氣源壓力	0.4-0.7MPa

試驗壓力 (Mpa)	公稱壓力(Mpa)					壓力級			JIS(Mpa)
試驗壓力 (Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
氣密試驗	0.5～0.7

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法蘭 RF Q41F Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法蘭 RF Q41F Q41PPL 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200
