產品名稱：高溫通風蝶閥D341H、D341W[ 2021-06-24 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸

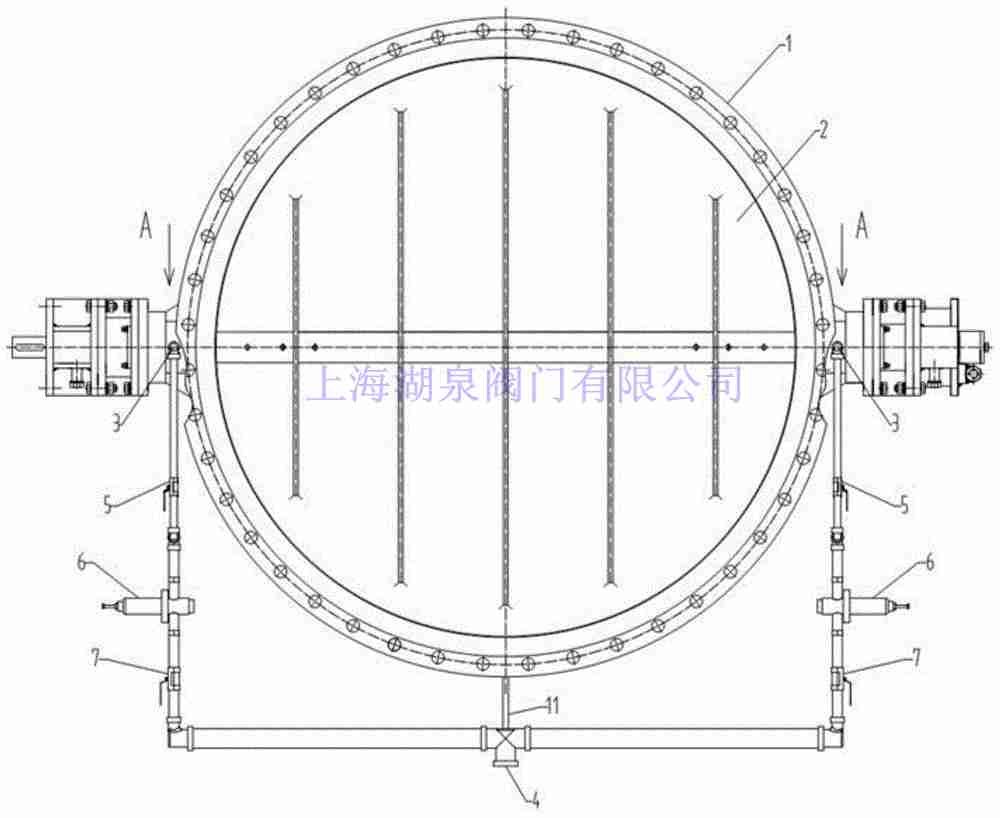

- 結構圖片
一、高溫通風蝶閥D341H、D341W產品介紹
上海湖泉閥門有限公司D341H、D341W 型 通風蝶閥在冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便；內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。高溫通風蝶閥D341H、D341W通風機用風門，是針對目前煤礦行業對機械自動化要求越來越高而設計的通風機風門自動控制裝置。該裝置具有電動和就地兩種操作方式，實現了對風門的遠方控制，同時具有超行程保護，電動和手動切換等功能，較大的提高了該裝置的穩定可靠性。該裝置安裝、調試、操作、維修方便，是通風機用插板風門的理想替代產品。
二、高溫通風蝶閥D341H、D341W產品性能參數
型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質 D341H-1C 10 1 ≤300 含塵煙氣、空氣等 D341W-1C D341H-0.5C 5 0.5 D341W-0.5C 三、D341H、D341W 型通風蝶閥產品零部件材料
型號 材料 閥體、蝶板 閥桿 填料 D341H-1C 碳鋼 2Cr13 柔性石墨 D341W-1C D341H-0.5C D341W-0.5C
公稱通徑 主要外形尺寸和連接尺寸 L D1 D Z-d H H0 A B 50 108 110 140 4-14 70 215 270 65 65 112 130 160 4-14 80 235 270 65 80 124 150 190 4-18 95 263 270 65 100 127 170 210 4-18 105 283 270 65 125 140 200 240 8-18 120 313 310 65 150 140 225 265 8-18 132.5 338 310 65 200 152 280 320 8-18 160 493 365 90 250 165 335 375 12-18 187.5 550 365 90 300 178 395 440 12-22 220 615 365 90 350 190 445 490 12-22 245 678 365 90 400 216 495 540 270 727 365 90 450 222 550 595 297.5 782 365 90
