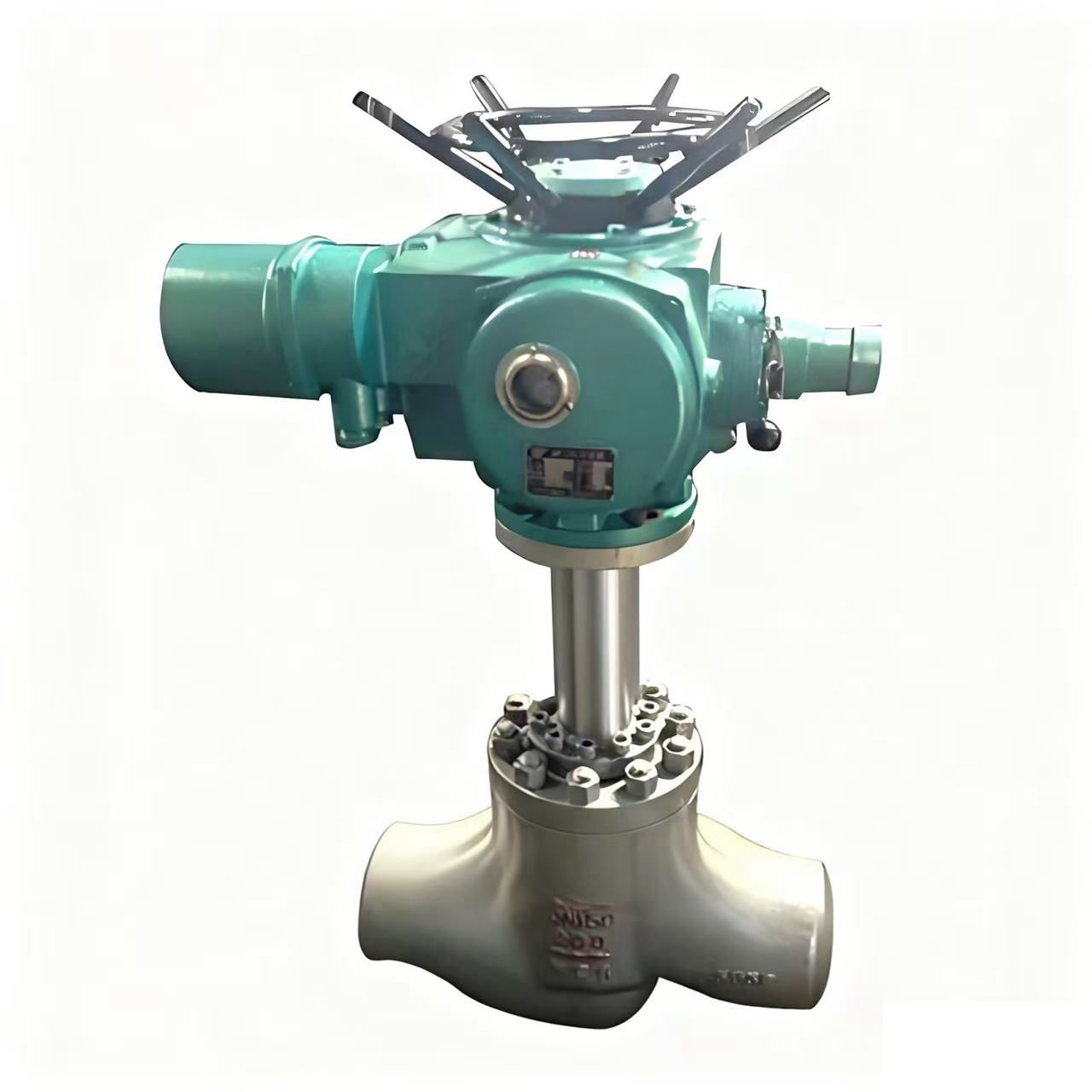

產品名稱：電動截止閥（焊接）J961H-25/DN50(電動執行機構)[ 2025-11-13 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

J961H-25C DN50電動焊接截止閥是一款高壓高溫工業控制閥門，采用電動執行機構驅動，適用于水、蒸汽、油品等介質的切斷或流向切換。以下是核心參數與特點：
產品參數
- 型號：J961H-25C DN50
- 公稱壓力：25MPa
- 試驗壓力：殼體強度37.5MPa，密封27.5MPa
- 適用溫度：≤550℃
- 介質：水、蒸汽、油品
- 驅動方式：380VAC電動執行器
- 連接形式：焊接式
- 結構標準：JB/T3595、E101
核心特點
- ‌密封性能‌
- 閥瓣與閥座采用鐵基合金或司太立鈷基硬質合金堆焊，厚度≥3mm，表面粗糙度Ra0.4μm，確保長期密封。 ‌
- 閥桿梯形螺紋設計，配合PTFE自潤滑軸承，降低摩擦。
- ‌結構設計‌
- 閥體模鍛成型，流道符合流體動力學，降低流阻。
- 閥蓋壓力自緊式密封，高溫高壓下密封性更優 。 ‌
- ‌材料與工藝‌
- 閥體材質：碳鋼/不銹鋼/合金鋼，DN50以下為模鍛件。 ‌
- 填料：柔性石墨與不銹鋼絲編織復合填料，耐壓32MPa 。 ‌
- ‌應用領域‌
- 電站：蒸汽管道切斷控制
- 石油化工：煉油裝置進出口管線
- 冶金：高爐冷卻水系統 。 ‌
安裝與維護
- 安裝方向：介質流向需與閥門箭頭一致，閥桿垂直向上（偏差≤±15°）。
- 維護周期：3-5年大修，檢查密封面磨損、閥桿直線度等。

公稱通徑	DN10～DN100
公稱壓力	16.0 25.0 32.0 （Mpa）
連接方式	對焊式、承插焊
控制方式	電動控制
閥體材質	鑄鋼、不銹鋼、鉻鉬鋼、鉻鉬釩鋼
填料	增強柔性石墨
溫度范圍	-29℃-550℃
適用介質	水、石油、蒸汽、強氧化性介質等
