產品介紹

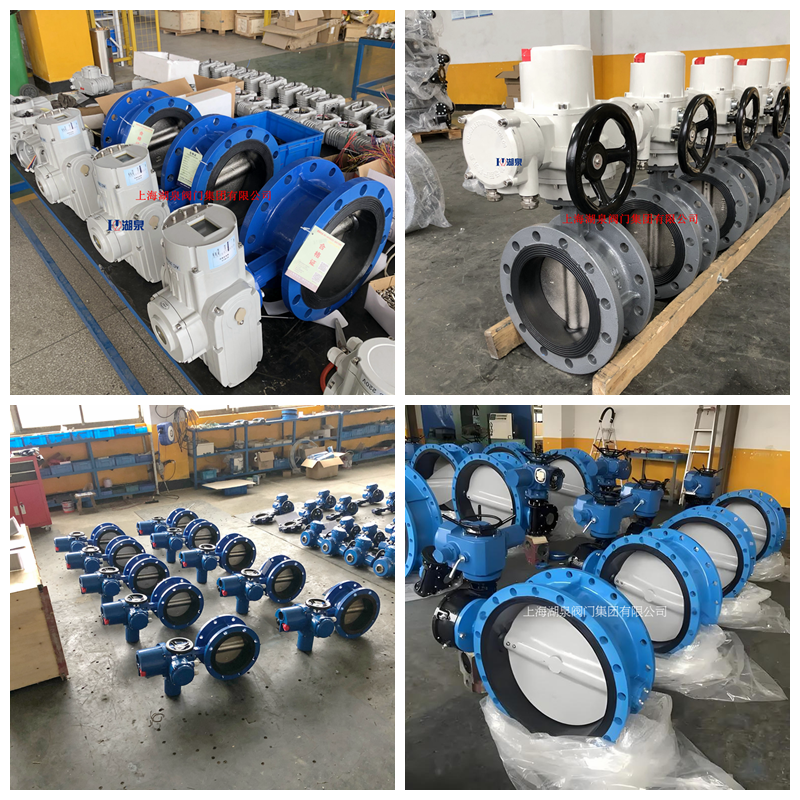

電動蝶閥D941X-16 DN80是一種法蘭連接的調節型閥門,專為工業自動化控制設計,適用于DN80通徑、公稱壓力1.6MPa的管道系統。該閥門由電動執行機構與蝶閥閥體集成, 支持多種電源輸入(如AC220V、AC380V、DC24V等)和控制信號(4~20mA、0~10VDC或1~5VDC),可實現流量的精確比例調節與截流控制;其結構緊湊、體積小、重量輕,安裝便捷,無需額外機械加工即可替換手動閥門。
關鍵參數包括:
-
通徑范圍:DN50~DN500mm(DN80屬常見規格)
-
公稱壓力:PN1.6MPa
-
適用溫度:-15℃至100℃(軟密封材料如EPDM或NBR限制,EPDM可達120℃,NBR限68℃)
-
閥體材質:球墨鑄鐵、鑄鋼或不銹鋼(如304/316L)
-
閥板材質:球墨鑄鐵或不銹鋼(如304不銹鋼)
-
閥軸材質:碳素鋼或不銹鋼(如410不銹鋼)
-
密封材料:EPDM、NBR或耐磨橡膠,支持軟密封可選
-
防護等級:IP67,可選防爆型(ExdⅡBT4)
-
動作時間:典型值15秒至60秒(取決于型號)
-
輸出力矩:覆蓋50N·m至2000N·m范圍
原理:
該閥門采用中線型或無銷結構設計, 閥板與閥軸通過內銷連接,避免沖蝕導致的故障;流通能力大、流阻小,具備自清掃功能以減少介質殘留,適用于水、空氣、油品、弱酸性介質及粘稠、含顆粒或纖維的流體;廣泛用于水處理、化工、電力、造紙、食品等行業的自動控制系統,支持雙向密封且安裝方向不受限制。
使用注意事項:
-
嚴禁接錯電源相序
-
通電時禁止手動操作
-
戶外使用需加裝防護蓋
-
定期檢查密封件,避免超負荷運行
